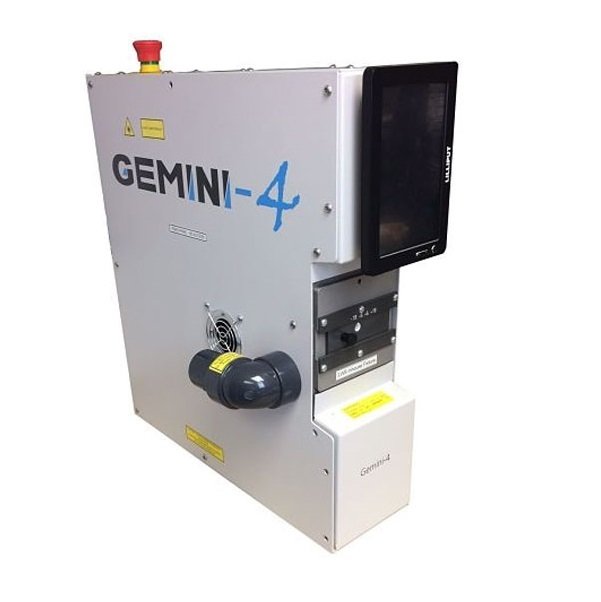

Machine de dénudage laser Gemini-4
Description
La Gemini-4 est une machine de dénudage laser haute performance optimisé pour la découpe de blindages de feuilles et de micro-coaxes étamés.
Traitement rapide – jusqu’à 80″/s (2000 mm/s) de vitesse de bande pour des dommages thermiques minimes.
Deux scanners galvanométriques à laser permettent de dénuder les fils des deux côtés pour créer une incision de 360 degrés autour du fil.
Mouvement programmable à deux axes (X et Y) pour créer n’importe quelle forme, y compris des courbes et des zones hachurées.
Le système Gemini-4 peut être utilisé pour :
▪ Découpe de tresse étamée / blindages microcoaxiaux, typiquement lorsque le diamètre extérieur du câble coaxial est inférieur à 0,25 mm (0,01″).
▪ Découpe de blindages de feuilles, y compris ceux que l’on trouve dans les câbles à deux axes et les feuilles de mylar aluminisé.
▪ Ablation de certaines feuilles collées, de blindages de feuilles métalliques liées à partir de câbles plats flexibles (FFC), du fil de polyimide.
Lors de la traçage d’une tresse micro-coaxiale, le blindage est étamé afin de créer une masse solide de soudure et de tresse. Le Gemini-4 est ensuite programmé pour découper une rainure peu profonde dans le blindage. Cette ligne “scribe” est similaire à la méthode utilisée pour couper le verre. Une fois tracé, le bouclier s’enclenche proprement sur la ligne de traçage – coupant tous les brins de tresse à la même position. Comme le faisceau laser ne pénètre pas dans la tresse, peu importe la composition de l’isolation dialectique sous-jacente.
