Machine de reconditionnement KUG300
Description

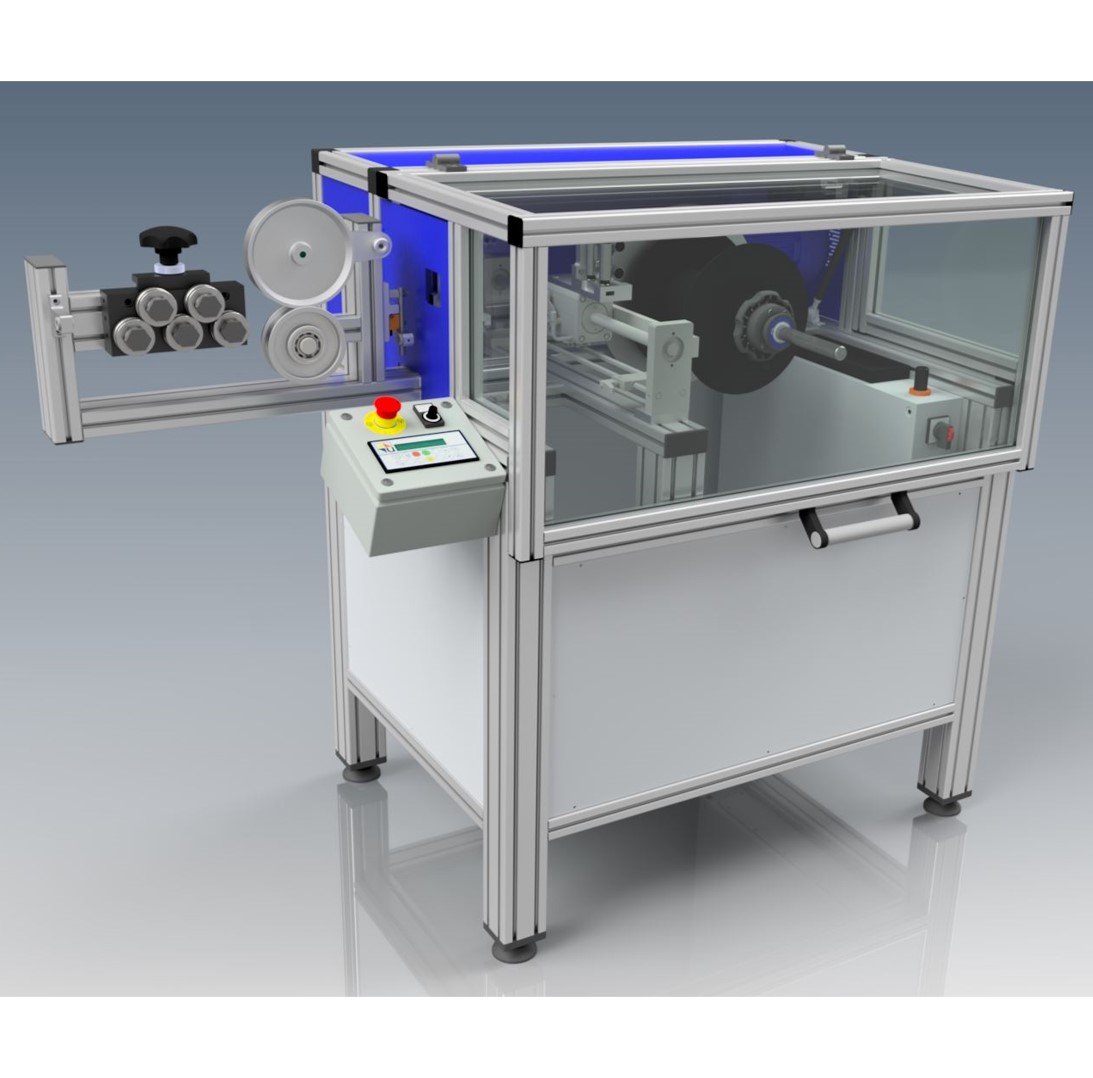

La machine de reconditionnement KUG300 se compose d’un châssis en profilé aluminium avec une unité de rembobinage avec trancannage, d’un dispositif de mesure de longueur par roue codeuse et d’une unité de commande PLC.
La vitesse de fonctionnement peut atteindre 60m / minute. La longueur de câble peut atteindre 500m.

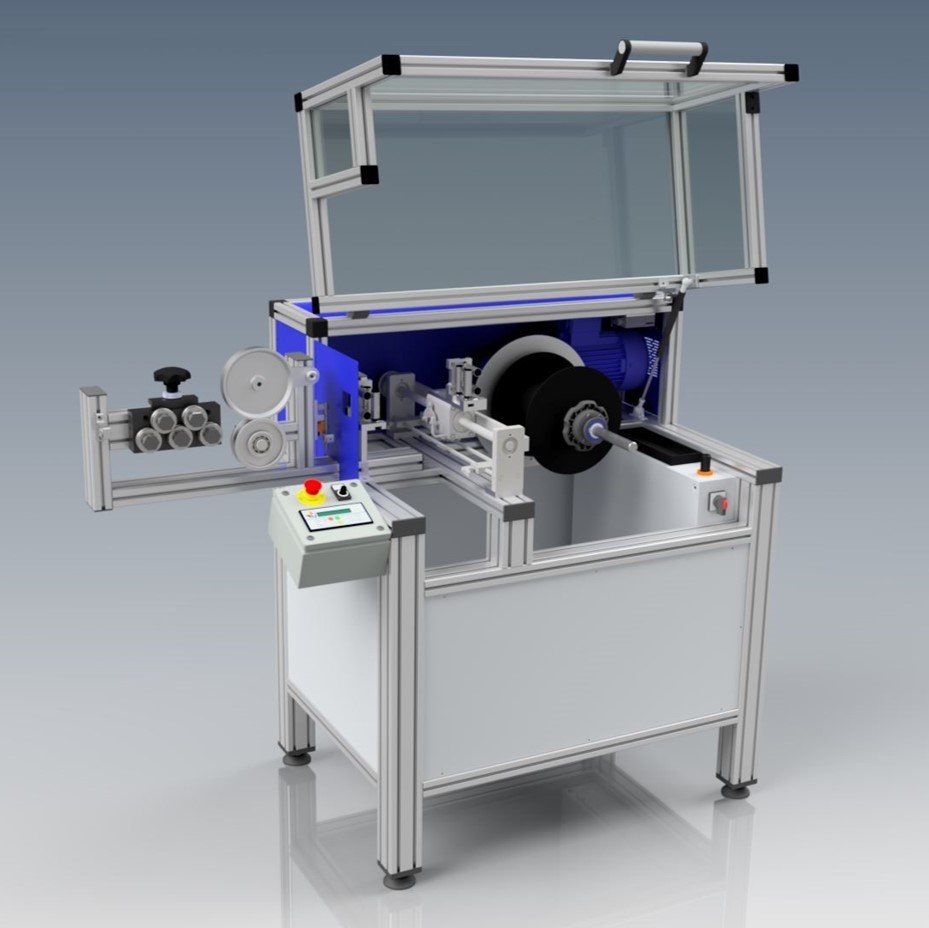

Les bobines sont fixées grâce à un dispositif de serrage rapide par cônes sur l’arbre d’enroulement et le matériau est fixé manuellement sur la bobine. Une fois le capot de protection fermé, le processus d’enroulement peut être lancé. Après avoir atteint la longueur souhaitée, l’enrouleur s’arrête et l’opérateur fixe l’extrémité du câble et le coupe manuellement. Le touret peut alors être sorti de la machine.
La machine est adaptée aux dimensions de bobines suivantes :
Diamètre des flasques : jusqu’à 300,0 mm
Largeur de la bobine : jusqu’à 300,0 mm
Diamètre intérieur de 30,0 à 75,0 mm
Diamètre de l’arbre : 25,0 mm
Diamètre du câble : 1,0 à 10,0 mm (souple ou très souple). Ne fonctionne pas avec les fils rigides.
Équipements :
– Moteur triphasé avec convertisseur de fréquence
– Arbre principal en acier trempé
– Système de fixation rapide pour les bobines
– Châssis de la machine en profilé aluminium
– Capot de protection avec plaque perforée et interrupteur de fin de course
– Détection de la “fin du matériel”.
– Roue codeuse pour la mesure de longueur
– Armoire de commande avec système électrique et interface de commande séparée
